안 접근 해치 주변 구조물을 철거할 필요 없이 바닥, 천장, 벽 또는 지붕에 내장된 패널, 문 또는 개구부로 크롤링 공간, 다락방 빈 공간, 기계적 추적 또는 유틸리티 영역과 같은 숨겨진 공간으로의 진입을 제공합니다. 올바른 접근 해치는 비용이 많이 드는 유지 관리 작업 시간을 절약하며 숨겨진 기계 및 전기 시스템에 대한 많은 건축 규정에서 법적으로 요구됩니다. 이 가이드에서는 모든 주요 유형, 이를 관리하는 표준, 용도에 맞는 올바른 해치 선택 방법, 설치 및 유지 관리 모범 사례를 다룹니다.
접근 해치는 점유 공간과 숨겨진 인프라 사이의 관문 역할을 합니다. 배관 차단 밸브, 전기 배선함, HVAC 덕트 및 구조 검사 지점은 모두 정기적인 서비스를 위해 해치를 사용합니다. 이것이 없으면 모든 유지 관리 요청으로 인해 열려 있는 마감 표면이 찢어질 위험이 있으며, 원래 해치 가격을 5배 이상 빠르게 초과하는 수리 비용이 추가됩니다.
편의성 외에도 접근 해치는 중요한 안전 및 코드 기능을 수행합니다.
상업용 건물에서 규정을 준수하는 접근 해치를 제공하지 못하면 검사 실패, 프로젝트 지연 및 상당한 벌금이 부과될 수 있습니다. 때로는 엄격한 집행이 적용되는 관할 구역에서 위반당 $10,000를 초과하는 경우도 있습니다.
접근 해치는 주로 장착 위치와 해당 환경의 성능 요구 사항에 따라 분류됩니다. 이러한 범주를 이해하는 것이 모든 사양 결정의 출발점입니다.

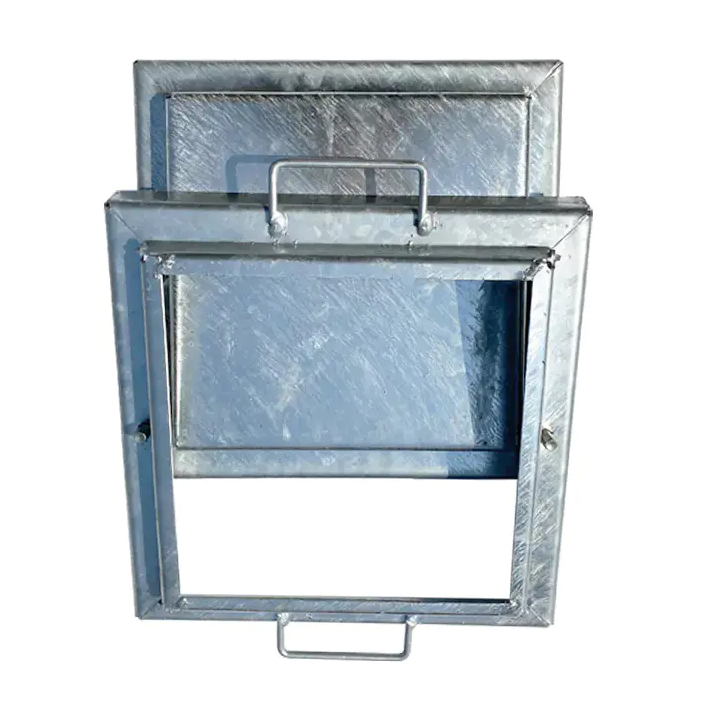

바닥 해치는 유동인구와 산업 환경에서 지게차 하중을 견딜 수 있도록 설계되었습니다. 오목한 덮개로 제조되어 주변 표면과 같은 높이에 놓입니다. 일반적인 프레임 재료로는 용융 아연도금 강철(야외 또는 습기가 많은 장소용)과 알루미늄(무게에 민감한 용도)이 있습니다. 상업용 건물의 표준 단일 바닥 해치는 일반적으로 24 × 24인치이지만 대형 장비 접근을 위해 최대 96 × 96인치의 맞춤형 크기를 사용할 수 있습니다.

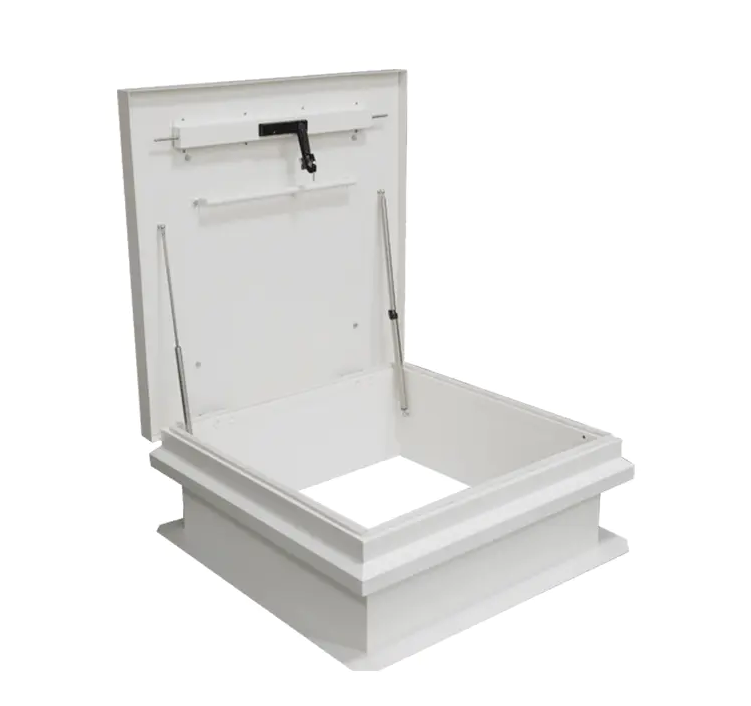

지붕 해치는 HVAC 유지 관리, 안테나 서비스 및 비상 탈출을 위해 지붕에 안전하고 비바람에 견디는 접근을 제공합니다. 이 제품은 방수가 되어야 하고, 열에 의해 파손되어 응결을 방지해야 하며, 바람에 의한 상승을 견딜 수 있을 만큼 튼튼해야 합니다. ANSI/SPRI WH-1은 옥상 해치의 바람 들어올림 저항에 대한 업계 표준입니다. 잘 지정된 루프 해치에는 압축 스프링 보조 메커니즘이 포함되어 있습니다. 대부분의 모델은 최대 50mph의 바람에 견딜 수 있는 정격 개방형 암을 사용하여 도어를 75°로 열어 유지합니다.
이 패널은 주거용 및 상업용 인테리어의 숨겨진 배관, 전기 및 HVAC 구성 요소에 접근하는 데 사용됩니다. 건식 벽체 비드 프레임을 사용하면 패널을 같은 높이로 칠하고 주변 벽과 일치하도록 칠할 수 있어 거의 보이지 않게 됩니다. 표준 주거용 크기에는 12 × 12인치, 14 × 14인치, 22 × 30인치가 포함됩니다(후자는 대부분의 규정에 따라 직원 출입에 권장되는 최소 크기입니다).
방화 등급 해치는 UL 10B(양압) 또는 UL 10C(중립압) 표준에 따라 테스트되었으며 주변 어셈블리와 일치하는 시간별 등급(일반적으로 1시간 또는 1.5시간)이 지정됩니다. 이 제품에는 연기와 화염 확산을 방지하기 위해 상승된 온도에서 팽창하는 팽창성 씰이 포함되어 있습니다. 방화 등급 조립품에 비등급 패널을 설치하는 것은 전체 조립품 목록을 무효화할 수 있는 규정 위반입니다.
에너지 효율적인 건물 및 추운 기후 응용 분야에 사용되는 이 해치는 일반적으로 R-5에서 R-20 범위의 R 값을 갖는 연속 주변 개스킷과 견고한 단열 코어를 특징으로 합니다. 패시브 하우스 또는 넷 제로 프로젝트에서 단열되지 않은 다락방 해치는 총 열 손실의 불균형적인 부분을 차지할 수 있습니다. 연구에 따르면 단일 22 × 30인치 비단열 해치는 9평방피트의 비단열 벽 섹션만큼 많은 열을 잃을 수 있는 것으로 나타났습니다.
| 유형 | 일반적인 위치 | 주요표준 | 일반적인 크기 범위 | 일반적인 정격 부하 |
|---|---|---|---|---|
| 바닥 해치 | 콘크리트/강철 데크 | ANSI A117.1, IBC | 24×24인치 – 96×96인치 | 300 – 2,500파운드 |
| 지붕 해치 | 평탄한/저경사 지붕 | ANSI/SPRI WH-1 | 24×36인치 – 36×60인치 | 바람 상승 정격 |
| 벽/천장판 | 건식 벽체/석고 | IBC 1209 | 6×6인치 – 48×48인치 | 해당 없음(비구조적) |
| 방화 해치 | 방화 등급 어셈블리 | UL 10B / UL 10C | 12×12인치 – 36×36인치 | 1시간 / 1.5시간 등급 |
| 절연 해치 | 다락방 / 차가운 공간 | IECC, ASHRAE 90.1 | 22×30인치 – 30×54인치 | R-5~R-20 |
잘못된 해치를 선택하면 규정 위반, 조기 고장 또는 부적절한 접근이 발생합니다. 제품을 지정하기 전에 다음 요소를 평가하십시오.
보행자 구역의 바닥 해치에는 최소 300lb의 활하중 용량이 필요합니다. 차량 구역에는 H-20 고속도로 하중(축당 최대 32,000lb) 등급의 해치가 필요합니다. 구조 프레임 깊이는 등급에 따라 크게 달라지므로 항상 크기보다 하중 등급을 지정하십시오.
재료 선택은 노출 환경에 따라 다릅니다.
직원 접근을 위해 투명한 개구부(프레임 OD 아님)는 IBC 및 대부분의 관할 코드에 따라 최소 22 × 30인치여야 합니다. 장비 접근의 크기는 통과해야 하는 가장 큰 구성 요소를 중심으로 조정되어야 합니다. 장비 봉투의 모든 측면에 최소 4인치의 여유 공간을 추가하십시오. 대략적인 개구부를 주의 깊게 측정하십시오. 프레임 플랜지는 일반적으로 공칭 해치 크기에 측면당 2~4인치를 추가합니다.
공공 또는 준공용 구역의 접근 해치에는 변조 방지 하드웨어가 있어야 합니다. 옵션에는 열쇠형 실린더 잠금 장치, 스프링 장착 슬램 잠금 장치 및 자물쇠 걸쇠가 포함됩니다. 중요한 인프라(수처리, 변전소)에서는 해치에 이중 잠금 장치와 지레 방지 가장자리가 통합되는 경우가 많습니다. 출구 요구 사항이 적용되는 지붕 해치의 경우 IBC 섹션 1010에 따라 키 없이 내부에서 열리는 패닉 하드웨어가 필수입니다.
조절된 건물에서 단열되지 않은 해치는 직접적인 에너지 패널티입니다. ASHRAE 90.1-2022를 준수하기 위해 기후 구역 3~8의 다락방 및 크롤링 공간 해치는 현재 주변 조립과 일치하는 최소 단열 값을 충족해야 합니다. STC 등급이 35~52인 음향 등급 해치는 소음 차단이 중요한 녹음 스튜디오, 의료 시설 및 서버실에 적합합니다.
잘 지정된 해치라도 잘못 설치되면 조기에 고장이 나거나 안전 위험이 발생할 수 있습니다. 안정적인 장기 성능을 위해 다음 지침을 따르십시오.
대략적인 개구부는 4피트 이상 1/8인치 이내의 정사각형 및 수직형이어야 합니다. 바닥 해치용 콘크리트 연석은 프레임이 고정되기 전에 최소 28일 동안 경화되어야 하며, 비수축 그라우트를 사용하여 틈을 메워야 합니다. 지붕 해치의 경우 연석 높이는 물 침입을 방지하기 위해 NRCA 지침에 따라 마감된 지붕 표면보다 최소 8인치 이상 높아야 합니다.
안chor bolts or weld plates must be sized to transfer the design loads into the surrounding structure. A common error is anchoring floor hatch frames to non-structural topping slabs rather than the structural slab beneath — this can result in frame settlement or rotation under load. For masonry applications, use stainless steel or hot-dipped galvanized anchors to prevent galvanic corrosion at the connection point.
지붕 해치 누출의 가장 빈번한 원인은 해치 결함보다는 지붕 막과의 부적절한 통합입니다. 멤브레인은 지붕 제조업체의 요구 사항에 따라 연석 위로 겹쳐져야 합니다(일반적으로 최소 6인치 수직 다리). 모든 모서리와 솔기에 플래싱 테이프를 붙입니다. 연석-데크 연결부를 밀봉하기 위해 코크에만 의존하지 마십시오.
설치 후 모든 작동 구성 요소를 테스트하십시오.
일상적인 건물 유지 관리 중에 접근 해치를 간과하는 경우가 많아 힌지 압수, 프레임 부식, 개스킷 손상 등이 모두 최악의 순간에 발견됩니다. 체계적인 검사 프로그램으로 긴급 고장을 예방합니다.
다음과 같은 경우 해치를 교체하십시오. 프레임에 부식이 있거나 구조적 변형이 있는 경우 하드웨어 조정 후 도어가 더 이상 수평으로 닫히지 않습니다. 방화 등급 라벨이 없거나 읽을 수 없습니다(어셈블리의 UL 목록이 손실됨). 또는 해치가 점유에 대한 현재 코드 요구 사항보다 우선합니다. 표준 상업용 해치의 교체 비용(일반적으로 유형 및 크기에 따라 $200~$1,500)은 규정을 준수하지 않거나 고장난 장치의 책임 노출보다 훨씬 적습니다.
숙련된 계약자와 시설 관리자는 여전히 동일한 반복 오류에 직면합니다. 이를 미리 알면 비용이 많이 드는 재작업을 방지할 수 있습니다.
주거용 건축에서 가장 중요한 해치 위치는 다락방(IRC R807.1에 따라 최소 22 × 30인치의 명확한 개구부), 크롤링 공간(IRC R408.4에 따라 최소 18 × 24인치), 배관 밸브 뒤의 욕실 또는 주방 접근 패널입니다. 주변 단열재와 일치하는 R 값을 갖는 단열 다락방 해치는 열 손실을 줄이고 기후 구역 4 이상의 에너지 규정에 따라 점점 더 의무화되고 있습니다.
대형 건물은 설계 단계에서 계획된 해치의 조화로운 매트릭스에 의존합니다. 기계 엔지니어는 일반적으로 계약 문서의 일부로 반영된 천장 평면도 및 평면도에 해치 위치를 지정합니다. 예를 들어 중형 병원에는 배관, 의료용 가스, 전기 및 HVAC 시스템을 제공하는 200개 이상의 개별 액세스 패널이 있을 수 있으며, 각 패널은 주변 조립의 성능 요구 사항에 맞게 선택됩니다.
폐수 처리장, 발전소 및 터널은 지속적인 통행, 화학 물질 노출 및 때때로 차량 하중을 견딜 수 있도록 제작된 튼튼한 바닥 해치를 사용합니다. 프레임 주변의 오목한 배수 채널은 물 침투를 방지합니다. OSHA 1910.146에 의해 규제되는 밀폐된 공간 진입(CSE) 시나리오에서 해치 개구부 치수 및 접근 기하학적 구조는 자급식 호흡 장치를 포함한 전체 PPE의 진입을 수용해야 합니다.
