건식벽체 액세스 패널 유형 및 설치 단계에 대한 완전하고 유용한 가이드

건식 벽체 액세스 패널이란 무엇이며 왜 중요한가요?

건식벽 액세스 패널은 석고 보드 벽이나 천장에 플러시로 설치된 이동식 또는 힌지 도어로, 매번 마감된 건식벽을 절단하지 않고도 배관 차단, 전기 접속 상자, HVAC 댐퍼 또는 구조 구성 요소에 접근할 수 있는 서비스 가능한 개구부를 제공합니다. 올바른 패널 유형을 선택하고 처음에 올바르게 설치하면 수리 시간이 절약되고 향후 서비스 요청 시 값비싼 건식벽체 손상을 방지할 수 있습니다.

업계 추정에 따르면 위치가 잘못되었거나 크기가 잘못되었습니다. 액세스 패널 서비스 방문당 평균 2~4시간의 교정 작업이 추가됩니다. 이 가이드는 모든 주요 패널 카테고리, 중요한 크기 및 프레임 규칙, 전체 설치 과정을 다루므로 계약자와 DIY 사용자가 한 번에 제대로 설치할 수 있습니다.

건식 벽체 액세스 패널의 주요 유형

프로젝트에 적합한 패널 유형을 이해하는 것이 가장 중요한 결정입니다. 잘못된 선택은 틈새, 덜거덕거림, 코드 오류 또는 좁은 공간에서 열 수 없는 패널로 이어집니다.

표준 건식벽 비드-플랜지 패널

이것은 가장 일반적인 주거용 패널입니다. 건식벽체 비드 플랜지가 있는 금속 또는 플라스틱 프레임은 프레임이 있는 거친 개구부에 설치되며 문 자체는 건식벽체 인레이를 수용하여 패널이 주변 벽과 원활하게 조화를 이룹니다. 일반적인 크기는 6×6인치부터 24×24인치까지입니다. 설치 후 페인트를 칠하여 거의 눈에 띄지 않는 마감을 생성하는 벽과 천장에 가장 적합합니다.

매립형 액세스 패널(스크류드라이버-래치)

플러시 패널에는 벽면과 정확히 수평을 이루는 견고한 금속 또는 플라스틱 도어가 있습니다. 1/4 회전 드라이버 래치가 도어를 닫은 상태로 유지합니다. 이러한 현상은 눈에 보이지 않는 마감이 도구를 사용하여 신속하게 진입하는 것보다 덜 중요한 상업용 건물, 다용도실 및 기계 공간에서 흔히 발생합니다. 표준 상업 크기에는 다음이 포함됩니다. 12×12, 14×14, 16×16인치 , 사용자 정의 크기가 널리 사용 가능하지만.

방화 액세스 패널

다세대 건물이나 상업용 구조물의 1시간 또는 2시간 등급 복도 벽과 같이 접근 개구부가 방화 등급 벽이나 천장 조립체를 관통할 때마다 규정에 따라 요구됩니다. 이러한 패널은 UL 목록(예: UL 10B 또는 UL 10C)을 보유하고 있으며 일반적으로 팽창성 씰이 포함된 20게이지 이상의 강철 구조를 사용합니다. 방화 등급 조립품에 등급이 없는 패널을 사용하는 것은 검사 실패 및 책임 노출을 초래할 수 있는 규정 위반입니다.

절연 액세스 패널

열 성능이 중요한 외벽, 다락방 해치 및 크롤링 공간 천장에 사용됩니다. 절연 코어(일반적으로 경질 폴리이소시아누레이트 또는 EPS 폼)가 도어 패널에 접착됩니다. 고품질 단열 패널은 R-10과 R-20 사이의 R 값을 달성합니다. , 건물 외피 무결성을 유지하는 데 도움이 됩니다. 공기 침투를 방지하기 위해 주변에 연속 개스킷 씰이 있는 패널을 찾으십시오.

석고 방지(머드인) 패널

테이프로 붙인 건식벽이 아닌 베니어 석고 또는 탈지 코팅 마감용으로 설계되었습니다. 프레임에는 석고 스크리드 역할을 하는 더 넓은 리턴 레그가 있습니다. 회반죽 후에는 얇은 가는 선만이 패널 둘레를 드러냅니다. 이는 습식 석고 시스템을 사용하는 역사적인 개조 프로젝트에 대한 올바른 선택입니다.

탈착식 패널 시스템

일부 응용 분야(특히 천장이 낮아졌거나 기계적 추적이 있는 곳)에서는 힌지가 없는 완전히 제거 가능한 패널이 바람직합니다. 이 패널은 클립으로 고정되거나 프레임에 마찰식으로 고정되며 완전히 들어올릴 수 있어 대형 장비나 파이프가 개구부를 통과할 수 있습니다. 이는 산업 및 숙박시설 건설에 흔히 사용됩니다.

액세스 패널 잠금

전기 패널, 가스 차단 또는 민감한 제어 장치가 포함된 공공 접근 구역의 패널의 경우 키 잠금 실린더 또는 자물쇠 걸쇠가 도어에 통합되어 있습니다. 대부분의 건축법에서는 일반인이 접근할 수 있는 전기 인클로저용 잠금 패널을 요구합니다. 실린더 잠금 옵션에는 마스터 키 시스템용 표준 키 또는 Best/Falcon 교환 가능 코어가 포함됩니다.

액세스 패널 크기 및 프레임 요구 사항

정확한 대략적인 개구부 크기와 견고한 프레임은 협상할 수 없습니다. 크기가 작거나 정사각형이 아닌 프레임에 장착된 패널은 결코 평평하게 닫히거나 제대로 밀봉되지 않습니다.

올바른 패널 크기를 결정하는 방법

접근 구멍은 사람의 팔(또는 이상적으로는 사람의 상체)이 서비스 가능한 가장 깊은 구성 요소에 도달할 수 있을 만큼 충분히 커야 합니다. 실제적인 규칙은 다음과 같습니다.

• 밸브 또는 차단 접근(단일 밸브): 최소 12×12인치
• 전기 배선함 접근: 최소 14×14인치 NEC 314.29에 따라
• 배관 청소 또는 트랩 접근: 최소 18×18인치
• 전신 진입(크롤링 공간 해치): 최소 22×30인치 IRC R408.4에 따라

일부 관할권에서는 더 큰 최소 치수를 요구하므로 항상 지역 규정 수정 사항을 확인하십시오.

대략적인 오프닝 프레이밍

거친 개구부는 두 개의 스터드 사이에 있는 경우 이중 헤더와 문틀 플레이트로 프레임 처리해야 하며, 단일 스터드 베이를 방해하는 경우 크리플 스터드와 차단으로 프레임해야 합니다. 대략적인 개구부는 패널에 나열된 대략적인 개구부 치수보다 ¼인치~½인치 더 커야 합니다. 레벨과 수직 조정이 가능하도록 양쪽에 있습니다. 모든 프레임 부재에 수평 및 정사각형을 사용하십시오. 수직으로 1/8인치라도 설치된 패널 프레임은 닫힐 때 구속됩니다.

스터드 및 장선 간격 고려 사항

표준 16인치 중앙 프레임은 추가 프레임 없이 최대 14인치 너비의 패널을 수용합니다. 24인치 중앙 프레임의 경우 최대 22인치 너비의 패널을 단일 베이에 장착할 수 있습니다. 단일 베이보다 넓은 모든 패널에는 양쪽에 이중 프레임 부재가 필요합니다. 벽의 구조적 무결성을 유지합니다.

설치에 필요한 도구 및 재료

시작하기 전에 모든 것을 수집하면 작업 중간에 철물점을 방문하는 것을 방지하고 작업을 효율적으로 진행할 수 있습니다.

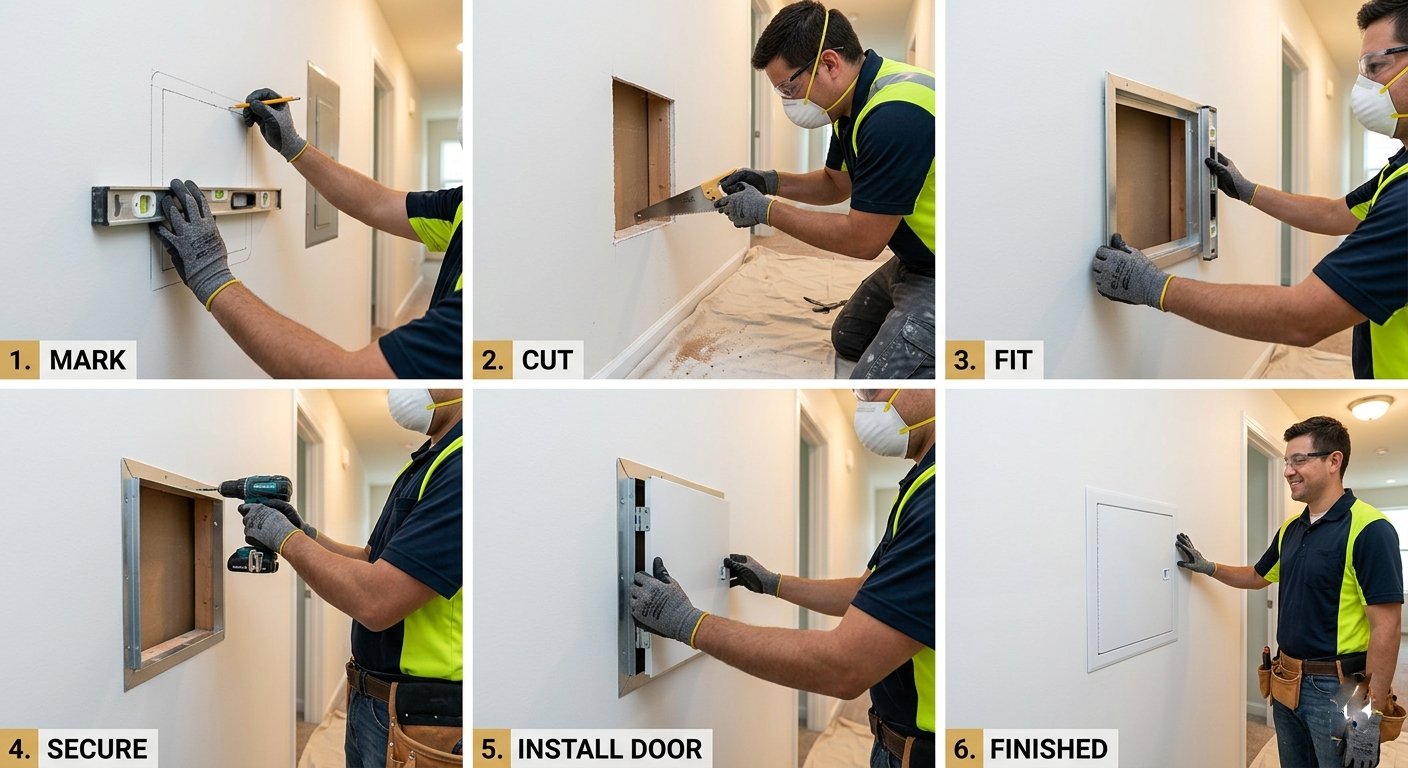

단계별 건식벽 액세스 패널 설치

다음 단계를 순서대로 따르세요. 특히 레이아웃과 프레이밍에서 앞으로 건너뛰는 것은 잘못 정렬된 패널과 콜백 호출의 주요 원인입니다.

1단계: 유틸리티 찾기 및 시작 지점 표시

스터드 파인더와 비접촉 전압 테스터를 사용하여 계획된 절단 구역을 통과하는 활선, 파이프 또는 덕트가 없는지 확인하십시오. 대상 구성 요소의 중심을 표시한 다음 연필과 프레임 사각형을 사용하여 대략적인 개구부 치수를 배치합니다. 절단하기 전에 측정값을 두 번 다시 확인하십시오. 활선 배선이나 구리 공급 라인을 절단하는 것은 위험하고 비용이 많이 듭니다.

2단계: 오프닝 프레임 지정

개구부가 기존 스터드 베이 내에 있는 경우 먼저 해당 베이의 건식벽을 잘라냅니다(패널로 교체합니다). 의도한 개구부의 상단과 하단에 수평 차단 장치(일반적으로 2×4 목재)를 설치하고 측면 스터드 사이에 못을 박거나 나사로 고정합니다. 패널이 두 개 이상의 스터드 베이에 걸쳐 있는 경우 각 측면에 킹 스터드와 트리머 스터드를 추가하고 상단과 하단에 이중 헤더를 설치합니다. 모든 프레임 부재는 기존 스터드의 면과 같은 높이여야 합니다. 그래서 패널 프레임이 평평하게 놓이게 됩니다.

3단계: 건식벽체 자르기

다용도 칼을 사용하여 레이아웃 선을 따라 건식벽체에 점수를 매긴 다음 잽쏘나 진동 도구로 잘라냅니다. 깨끗하고 지지되는 가장자리를 만들기 위해 블레이드를 프레임에 단단히 고정하십시오. 잘린 부분을 제거하세요. 개구부 측면을 따라 있는 건식벽 가장자리가 지지되지 않는 경우(뒤에 스터드가 없음), 2×4의 지지 블록을 추가하여 패널 프레임에 고정할 공간을 제공합니다.

4단계: 패널 프레임 설정

패널 프레임을 개구부에 밀어 넣습니다. 비드-플랜지 패널의 경우 플랜지는 모든 면에서 건식벽체 표면과 3/4인치 겹칩니다. 프레임의 수평과 수직을 확인하고 필요한 경우 심을 조정합니다. 제공된 나사를 사용하여 미리 뚫은 구멍을 통해 프레임을 프레임에 고정하거나 최대 8인치 간격의 1-5/8인치 건식벽 나사 . 플라스틱 프레임의 나사를 너무 세게 조이지 마십시오. 이렇게 하면 프레임이 휘어지고 도어가 수평으로 닫히지 않게 됩니다.

5단계: 테이프 및 마감(비드-플랜지 패널)

비드 플랜지 위에 다용도 조인트 컴파운드를 얇게 바르고 각 모서리에 메쉬 테이프를 삽입합니다. 눈에 보이지 않는 전환을 위해 플랜지 가장자리에서 6~8인치 떨어진 곳에 화합물을 깃털로 덮습니다. 첫 번째 코팅이 완전히 건조된 후(일반적으로 24시간) 두 번째 코팅을 적용합니다. 프라이밍하기 전에 120방으로 가볍게 샌딩합니다. 세 번 얇게 코팅하면 항상 한 번 두꺼운 코팅보다 더 평평한 결과를 얻을 수 있습니다.

6단계: 도어 인서트 프라이밍, 페인트 및 설치

페인팅하기 전에 완성된 건식벽과 플랜지 부분을 PVA 건식벽 프라이머로 프라이밍합니다. 건식벽 삽입 도어가 있는 패널의 경우 ½인치 건식 벽체 조각을 도어 프레임 홈에 맞게 자르고 제공된 클립이나 접착제로 고정한 다음 벽과 일치하도록 삽입 면을 마무리합니다. 문을 경첩에 걸거나 프레임에 설치하고 걸쇠가 원활하게 작동하는지 테스트하십시오. 문 표면은 주변 벽면의 1/16인치 이내에 위치해야 합니다. —더 이상 간격이 보이면 프레이밍 또는 설치 오류를 나타냅니다.

방화 패널 설치: 추가 코드 요구 사항

방화 등급 액세스 패널을 설치하려면 표준 설치 이상의 추가 단계가 필요합니다. UL 설치 지침을 따르지 않으면 전체 벽 조립품의 목록과 화재 등급이 무효화됩니다.

• UL 제품 설치 지침에 지정된 패스너 유형과 수량만 사용하십시오. 대체품은 허용되지 않습니다.
• 목록 지침에 따라 건식벽체와 접촉하는 프레임 전체 둘레에 팽창성 실런트 또는 내화성 코킹을 바르십시오.
• 패널 도어나 프레임을 자르지 마십시오. 현장에서 수정하면 목록이 무효화됩니다.
• 지역 규정에서 요구하는 경우 UL 등록 번호와 내화 등급을 패널에 라벨로 붙입니다.
• 건물의 내화 기록을 위해 패널 설치(모델, UL 번호, 위치)를 문서화합니다.

대부분의 관할 구역에서는 방화 등급 액세스 패널에 대해 IBC 섹션 716을 따릅니다. 정격 어셈블리에 설치하기 전에 항상 관할 당국(AHJ)에 확인하십시오.

일반적인 설치 실수와 이를 방지하는 방법

금속과 플라스틱 패널 프레임 중에서 선택하기

두 재료 모두 올바른 응용 분야에서 잘 작동합니다. 하중, 환경, 마감 품질 요구 사항에 따라 결정이 내려집니다.

강철 및 아연 도금 금속 프레임

강철 프레임은 상업용, 내화 등급 및 교통량이 많은 분야를 위한 전문 표준입니다. 16게이지 냉간 압연 강철은 휘어짐 없이 부수적인 충격을 처리합니다. 아연 도금 또는 분체 코팅 마감 처리는 샤워 벽 뒤나 기계실과 같은 습한 환경에서도 부식을 방지합니다. 또한 금속 프레임은 프레임 정렬 불량으로 인해 앵커 포인트가 필요한 경우 건식벽 앵커를 보다 안정적으로 수용합니다.

플라스틱(ABS) 프레임

ABS 플라스틱 패널은 더 가볍고 저렴하며 녹슬지 않으므로 욕실이나 세탁실과 같이 습도가 높은 주거용 애플리케이션에 적합합니다. 방화 등급 조립품이나 12×12인치보다 큰 천장에는 적합하지 않습니다. 구조적 강성이 낮기 때문입니다. 플라스틱 프레임은 동등한 강철 패널보다 무게가 훨씬 가볍기 때문에 1인 설치에 더 쉽습니다.

천장 액세스 패널의 세부 사항

천장 설치는 벽 패널과 동일한 기본 단계를 따르지만 고유한 문제가 발생합니다. 중력이 작용하므로 패널은 수십 년 동안 자체 무게를 안정적으로 지탱해야 합니다.

• 항상 힌지 스톱 메커니즘을 사용하십시오. 문이 90도 이상 열리지 않고 경첩에 무리가 가지 않도록 천장 패널에 설치합니다.
• 천장이 16×16인치보다 큰 패널의 경우 천장용 등급의 ​​강철 프레임을 사용하십시오. 플라스틱 프레임은 적합하지 않습니다.
• 방음 조립품의 패널용 패널 프레임과 천장 건식벽체 사이에 음향 실런트 연속 비드를 설치합니다.
• 14×14인치보다 큰 패널에는 두 사람이 필요합니다. 한 사람은 잡고 다른 한 사람은 고정합니다.
• 다락방 접근 해치의 경우 IRC는 최소한 R-30 절연 값 기후 구역 3 이상의 해치 위.

유지관리 및 장기요양

적절하게 설치된 건식벽 액세스 패널에는 최소한의 유지 관리가 필요하지만 빠른 연간 점검을 통해 작은 문제가 비용이 많이 드는 문제가 되는 것을 방지할 수 있습니다.

• 매년 힌지 핀과 래치 메커니즘을 검사하십시오. 경첩이 뻑뻑한 느낌이 들면 기계유 한 방울을 바르십시오.
• 단열 및 방화 패널의 주변 씰에 균열이나 압축 손실이 있는지 확인하십시오. 팽창성 또는 폼 개스킷은 10년마다 또는 눈에 띄게 성능이 저하된 경우 교체하십시오.
• 동일한 외관을 유지하려면 방을 다시 칠한 후 문 표면을 주변 벽 색상으로 다시 칠하십시오.
• 패널을 닫은 상태로 칠하지 마십시오. 문이 실수로 프레임에 칠해진 경우 걸쇠를 강제로 걸기 전에 다용도 칼을 사용하여 페인트 선을 그어 주십시오.
• 패널 뒤의 배관 또는 전기 작업을 마친 후 작업 완료를 호출하기 전에 도어가 여전히 수평으로 닫히고 걸쇠가 깨끗하게 걸리는지 확인하십시오.

빠른 참조: 용도별 패널 유형 선택
